DIN120 系列
 型號項目 | DIN120-12 | DIN120-24 | DIN120-48 | |
| 輸 出 | 標稱輸出電壓 | 12V | 24V | 48V |
| 標稱輸出電流 | 10 | 5A | 2.5A | |
| 峰值電流 | 12.5 | 6.25 | 3.125 | |
| 出廠電壓設定 | 12-12.12 | 24-24.24 | 48-48.48 | |
| 額定輸出功率 | 120W | 120W | 120W | |
| 峰值輸出功率 | 150W | 150W | 150W | |
| 紋波與噪聲 | 1% | |||
| 額定電壓精度 | 11.88-12.12V | 23.76-24.24V | 47.52-48.48V | |
| 電壓調整率范圍 | 11.88-12.12V | 23.76-24.24V | 47.52-48.48V | |
| 負載調整率范圍 | 11.88-12.12V | 23.76-24.24V | 47.52-48.48V | |
| 輸出電壓調節范圍 | ±5% | |||
| 輸出電壓保持時間 | 附圖二 | |||
| 輸 入 | 輸入電壓范圍 | AC88V-264V OR DC88-360V | ||
| 輸入頻率范圍 | 47——63Hz | |||
| 輸入交流電流 | 220V/0.74A max | |||
| 效率 | >85% | |||
| 浪涌電流 | ＜6A/220VAC | |||
| 保 護 | 輸出過電流保護 | >1.2倍打嗝模式自動恢復 | ||
| 輸出短路保護 | 打嗝模式自動恢復 | |||
| 輸出過壓保護 | 超出額定電壓的10%-20%，截止式 | |||
| 故障 告警 及 指示 | 告警節點 | AL常閉節點告警 | ||
| 故障指示 | 紅色LED | |||
| 工作指示燈 | 綠色LED | |||
| 環 境 | 溫度系數 | 小于0.03%/℃ | ||
| 工作溫度 | -25-+70℃（降額曲線見附圖） | |||
| 工作濕度 | 20-90%RH | |||
| 儲存溫度 | -40-+85℃ | |||
| 儲存濕度 | 20-90%RH | |||
| 冷卻方式 | 自然對流 | |||
| 振動 | 10-55Hz,19.6 m/s2,3分鐘周期,沿X、Y、Z軸各60分鐘 | |||
| 沖擊 | 196.1m/s2 | |||
| 電磁 兼容 與 安規 | 耐壓(10mA) | INPUT-FG: 2000VAC; INPUT-OUTPUT:2000VAC ; OUTPUT--FG:500V AC; AL-FG:500V AC | ||
| 絕緣電阻 | 輸入對輸出：100MΩ/500VDC/25℃/70%RH | |||
| 安規 | 參照UL60950-1 | |||
| 電磁干擾 | 參照EN55022 CLASS A | |||
| 電磁抗擾度 | l 產品應能承受GB/T 14598.14-1998中4.1規定的嚴酷等級為III級的靜電放電干擾 l 產品應能承受GB/T 14598.9-1995中第4章規定的嚴酷等級為III級的輻射電磁場干擾。 l 產品應能承受GB/T 14598.10-1996中第4章規定的嚴酷等級為IV級的快速瞬變干擾 l 產品的傳導搔擾限值應符合YD/T 983-1998表2中A級的要求 l 應能承受IEC 60255-22-5規定的嚴酷等級為4級的浪涌試驗 | |||
| 諧波電流 | 參照EN6100-3-2 CLASS C | |||
| 其 他 | 重量 | 200克 | ||

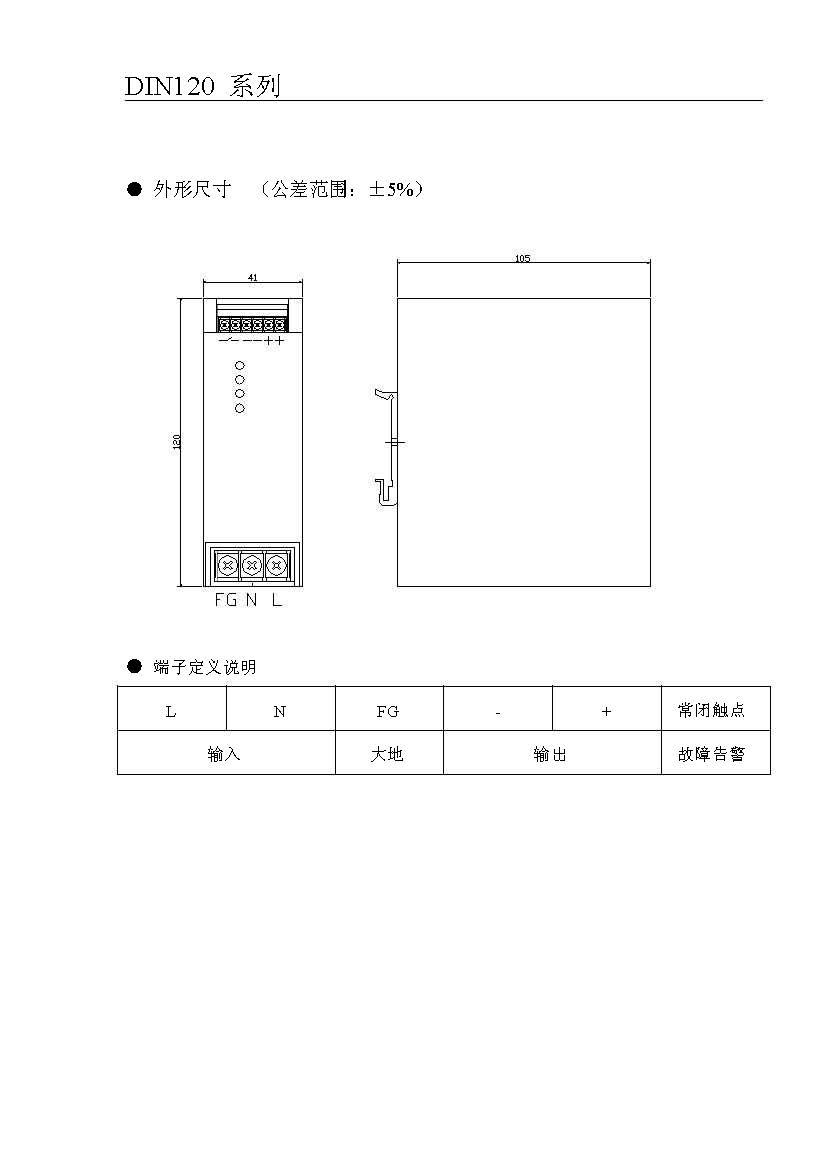

| 尺寸 | 見附圖 | |||
| 端子定義 | 見附圖 | |||
 | ||||
